Hướng dẫn lắp motor cổng tự động âm sàn Ruster chi tiết từ A-Z

Cổng tự động âm sàn bao gồm các bộ phận chính là hộp đế âm sàn, hộp điều khiển, cơ cấu 180 độ (nếu cổng mở 180 độ) và các phụ kiện cổng tự động như cảm biến an toàn, tay điều khiển, smart wifi…

Cổng tự động âm sàn được sản xuất mặc định với độ mở cánh là 100 độ. Tuy nhiên, tùy theo nhu cầu của khách hàng, cổng có thể mở lên tới 180 độ

2. Quy trình lắp đặt motor cửa cổng âm sàn tự động

Bước 1: Tiến hành khảo sát mặt bằng thi công

Trước khi bắt đầu lắp đặt cổng âm sàn tự động, bạn cần kiểm tra địa hình và đảm bảo rằng vị trí đã có cốt nền và kích thước thông thủy của cổng. Chú ý đặt đúng vị trí đế âm sàn và đường dẫn dây điện, ống thoát nước,…

Chỉ khi đã đủ điều kiện lắp đặt mới tiến hành công việc. Đối với cổng nhôm đúc, cần có bản vẽ kích thước chính xác để xác định vị trí của cối trên và khe hở, sau đó đặt đế âm sàn theo chuẩn của cánh cổng.

Bước 2: Đặt đế âm sàn, lắp đường ống thoát nước và dây điện

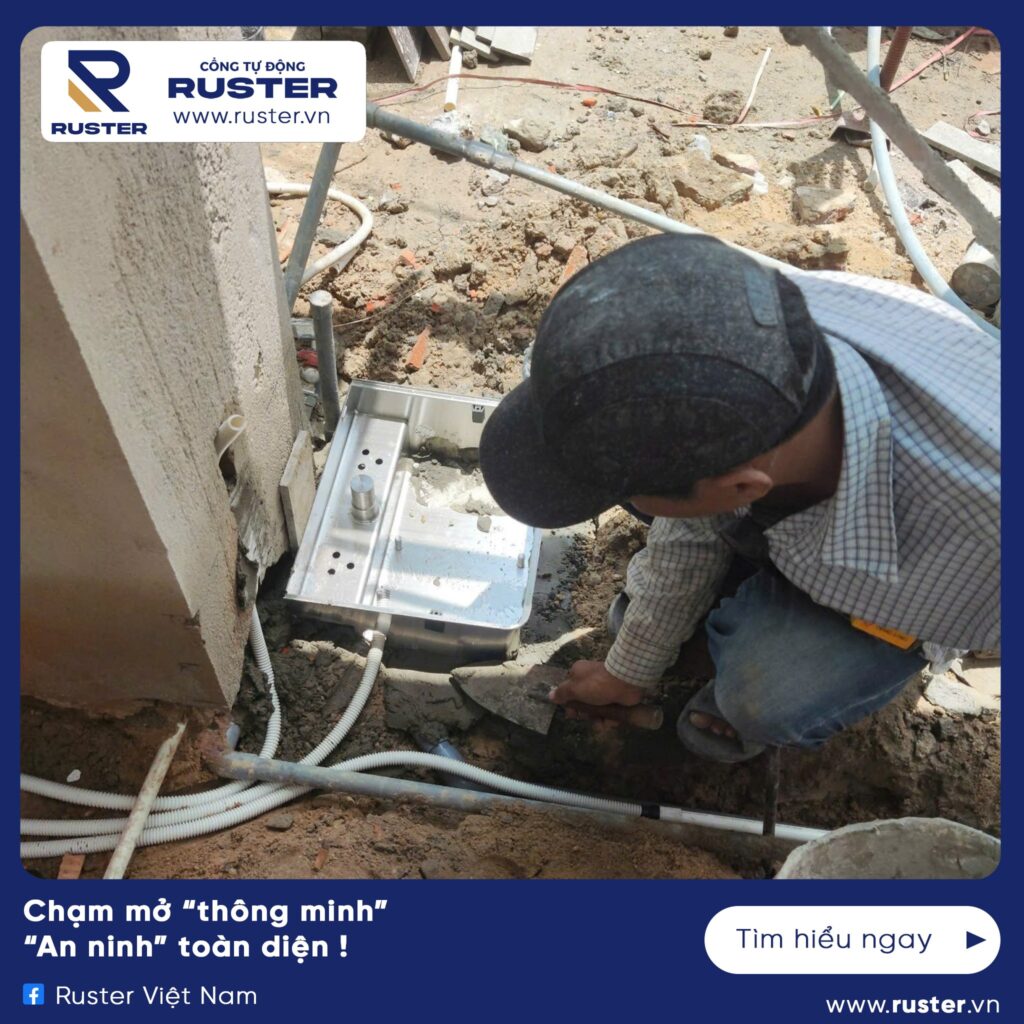

Đào hố và đặt đế âm sàn:

Đào 2 vị trí lắp đặt âm sàn cho motor, đồng thời đi đường ống thoát nước và dây điện.
Khi đào hố, cần đào dư mỗi bên để đổ bê tông và cố định đế motor cổng âm sàn.
Độ sâu tối thiểu sau khi đục là 20cm (đối với cốt phía dưới là bê tông) và sâu hơn 30cm (nếu phía dưới là đất).
Bê tông được trộn phải đảm bảo độ cứng chắc, lấp kín gáy đế âm.

Khoan đục và đặt đế âm:

Sau khi đã có cốt nền, tiến hành khoan đục vị trí đặt các đế âm, sao cho mặt đế âm cao hơn cốt nền từ 0.5 – 1cm.
Không được để mặt nắp đế âm sàn thấp hơn nền để tránh nước mưa và bụi bẩn trôi vào.

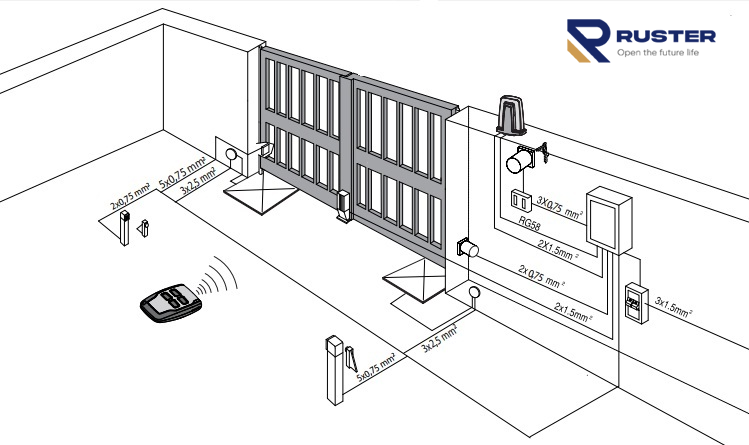

Lắp đặt hệ thống điện và thoát nước:
- Các đường điện cấp nguồn cho motor (sử dụng dây có lõi phân biệt màu) và dây của cảm biến (dây tín hiệu Cat6) cũng được lắp đặt trong ống điện cứng, đảm bảo có thể thay thế nếu có sự cố.
- Sử dụng ống nhựa PVC D34 loại dày 2mm làm đường ống thoát nước, lắp đặt cùng với đế và đảm bảo có độ dốc đủ để nước trong đế thoát hoàn toàn.

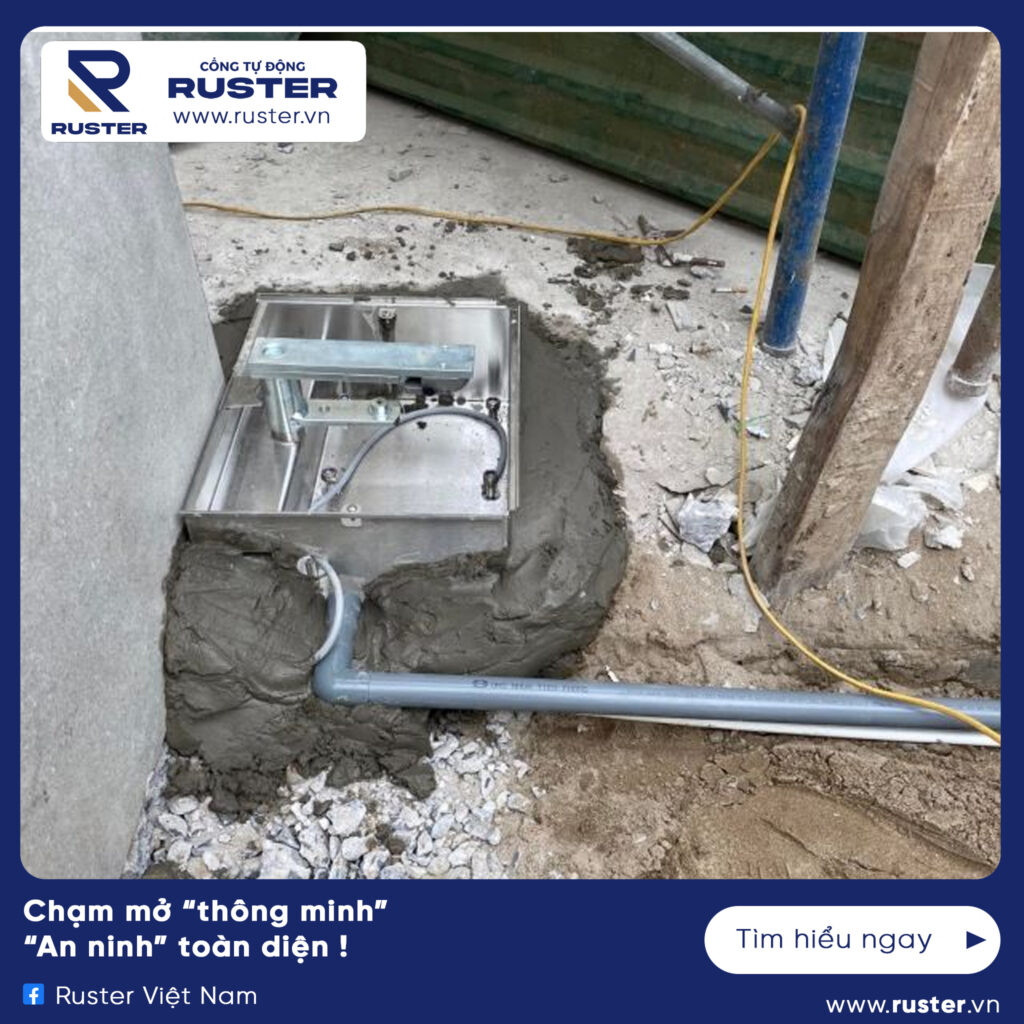

  Đổ bê tông cố định đế âm:
  - Sau khi đã hoàn thành đào hố đế âm sàn và đường điện, tiến hành đổ bê tông xuống và cân bằng theo tỷ lệ đúng.
  - Chờ khoảng một ngày để đế cứng rồi mới tiến hành dựng cổng và lắp đặt motor âm sàn.

    Bước 3: Dựng cánh cổng

    Sau khi đế âm đã cứng chắc (khoảng 24 tiếng sau khi đặt), tiến hành dựng cổng theo vị trí đã đặt.
    Chú ý dựng lần lượt từng bên cánh cổng. Sau đó, tra dầu bôi trơn vào các cối và ngõng trước khi hàn đính cánh cổng vào ngõng và bản lề cối phía trên (tim cối trên và cối dưới cách đều so với trụ cổng, ngoài ra còn phải tính toán độ hở của cánh cổng so với trụ).

    Bước 4: Kiểm tra khe hở cổng
    - Khe hở giữa các cánh cổng phải đều từ trên xuống dưới.
    - Kiểm tra các mối hàn tại các khe hở không bị lệch trước khi hàn một cách chắc chắn.
    - Kiểm tra cổng mở bằng tay để đảm bảo êm, nhẹ và ít ma sát.
    - Cổng âm sàn tự động sau khi dựng phải có khe hở đều nhau.
    Bước 5: Lắp motor âm sàn, đấu điện và thử cổng

    Cài hành trình: Cài đặt hành trình cho cổng, đồng thời căn chỉnh chốt hãm hành trình để khi đóng hoặc mở cổng, góc an toàn đạt yêu cầu.
    - Vệ sinh đế motor: Vệ sinh đế thật kỹ trước khi lắp đặt motor cổng âm sàn.

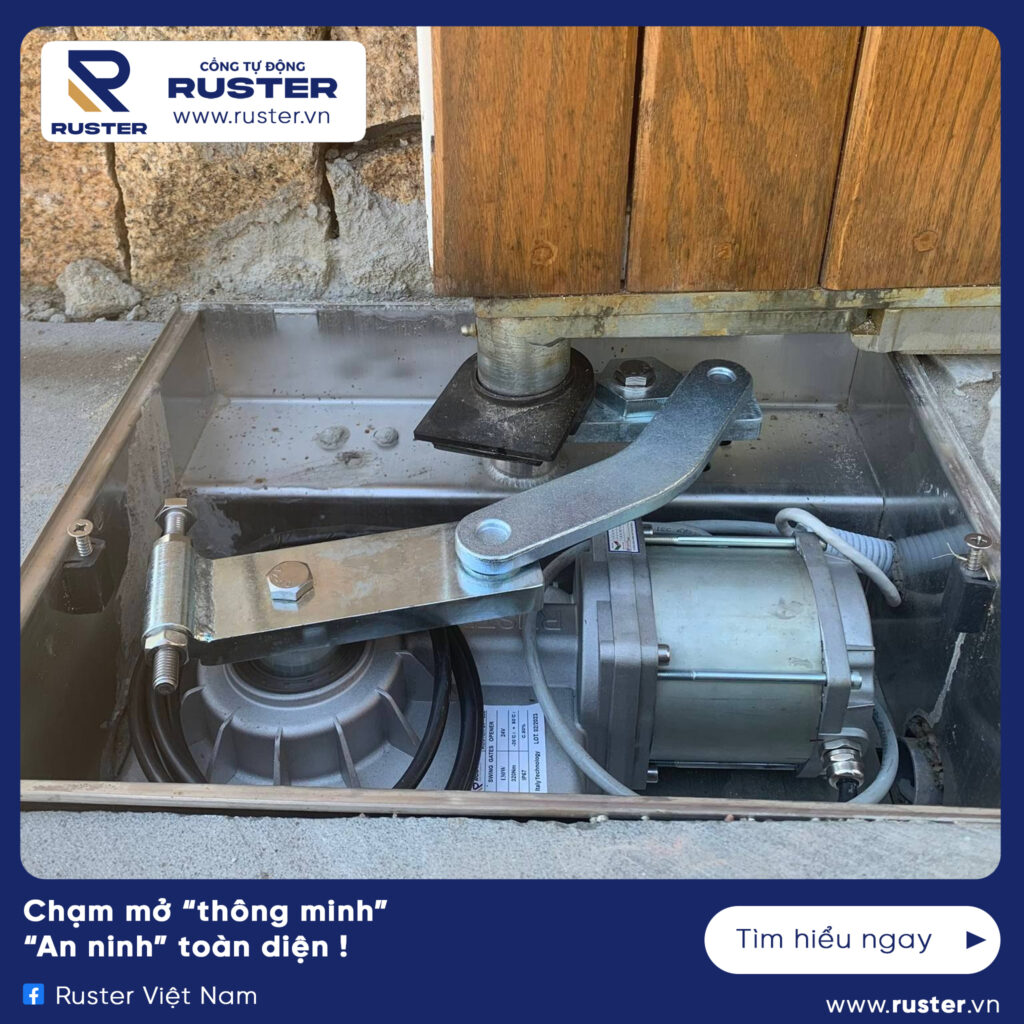

    - Lắp motor: Lắp motor cho từng cánh cổng, đuôi mô tơ quay hướng nào thì cổng mở hướng đó, được cố định đế bằng ecu. Tiếp theo, lắp tay khuỷu và chốt hãm hành trình của cổng, lắp card thu phát tín hiệu.
    - Đấu điện và cài đặt:Treo hộp điều khiển vào vị trí dây điện đã chờ sẵn, đấu nối dây motor, cảm biến. Chú ý các vị trí đấu nối dây motor cần để trong hộp nối phía trên mặt đất, không để dưới đế ẩm ướt.
    - Kiểm tra đấu nối: Trước khi cấp nguồn cho bộ điều khiển, bạn cần kiểm tra đấu nối lần cuối.

      Bước 6: Hoàn thiện, vệ sinh
      - Bắn keo silicone để tránh nước vào các cảm biến, vệ sinh sạch sẽ đế và motor cổng âm sàn trước khi đóng nắp.
      - Lắp nắp đậy chắn rác cho đế motor cổng âm sàn. Thử đổ nước vào để kiểm tra đường ống thoát nước đã thông hay chưa.
      - Cuối cùng, bạn hãy kiểm tra kỹ các chế độ vận hành toàn phần và một phần của cổng.
      Bước 7: Hướng dẫn sử dụng và bàn giao

      Bước cuối cùng trong quy trình lắp đặt motor cửa cổng âm sàn là hướng dẫn sử dụng các thao tác cơ bản cho gia chủ và bàn giao.

      Sau khi hoàn tất, bàn giao hệ thống bao gồm cả chìa khóa, thiết bị điều khiển cho chủ công trình, ký biên bản nghiệm thu và bảo hành. Khách hàng sẽ được bảo trì cho motor cửa cổng âm sàn dựa trên thời gian bảo hành của sản phẩm.

      Các linh kiện cần thiết: Đế, motor, khóa cơ, bộ điều khiển, dây điện, khoan, vít, silicone, keo dán, cát, đá, máy cắt, máy hàn, ốc vít, máy khoan, cờ lê, ổ cắm âm sàn, hộp âm sàn, bút thử điện, tua vít, búa, đục.

      Quy trình này đảm bảo cổng âm sàn tự động được lắp đặt chắc chắn, an toàn và hiệu quả, từ khâu khảo sát đến bàn giao và bảo hành.
